Tous types de travaux et de marques :

Reconstruction mécanique et géométrique, partielle ou intégrale de vos machines outils

FPT

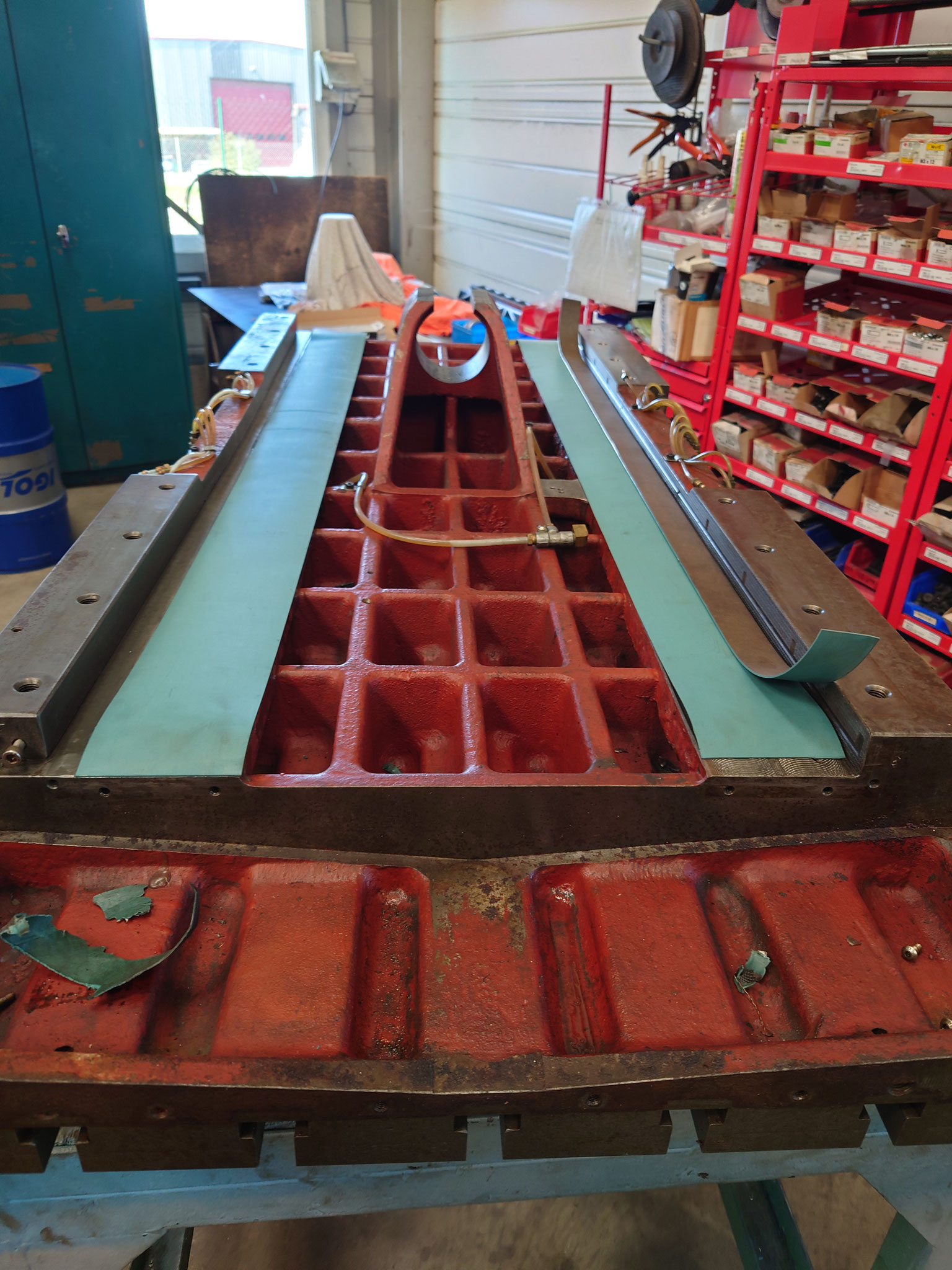

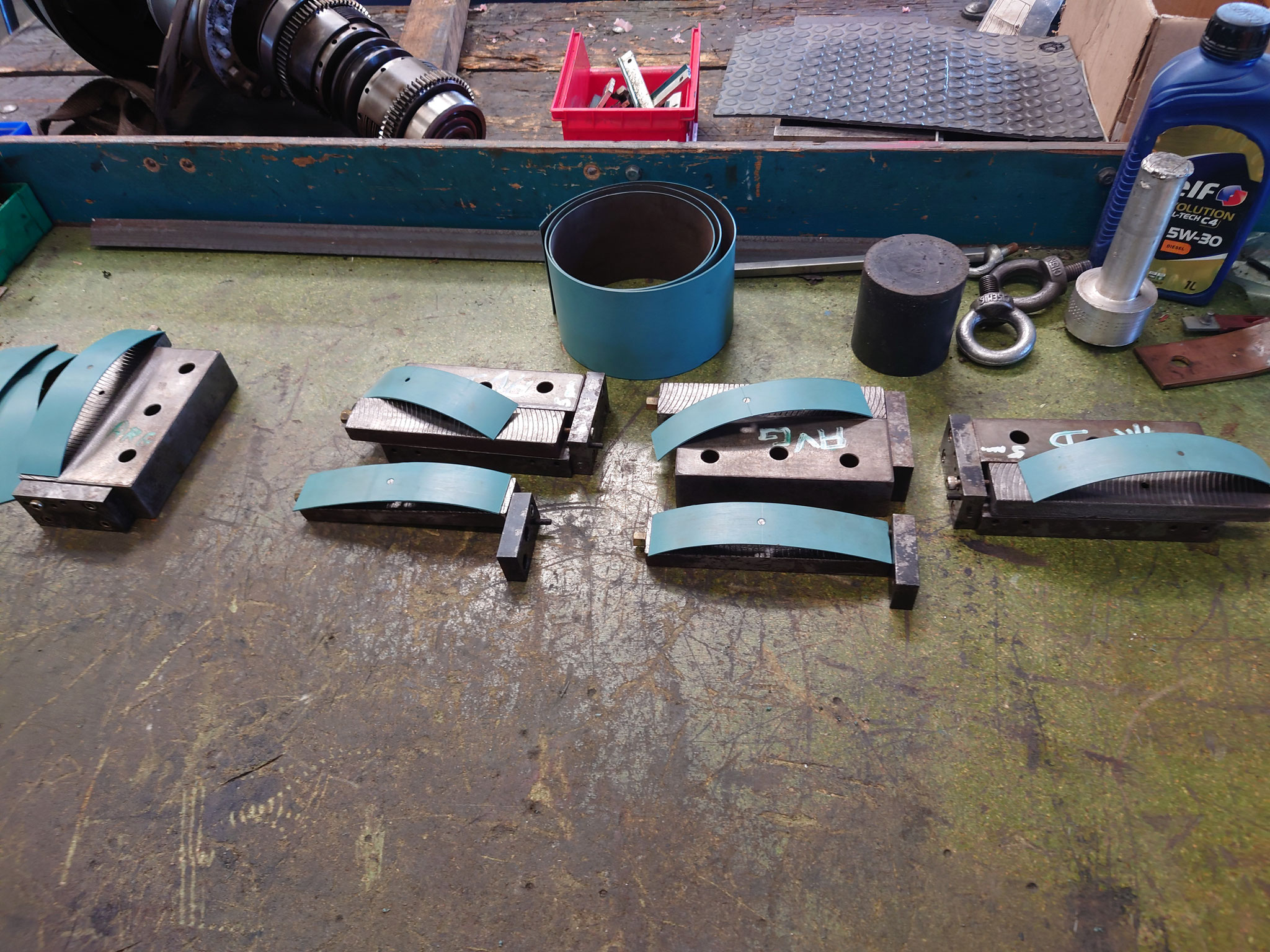

Changement des turcites par des plaques en bronze


CAZENEUVE



Pose Visu

Remise à hauteur de la contre pointe

Pose et usinage des plaques bronze

Changement de la noix de la vis mère

Mise en peinture

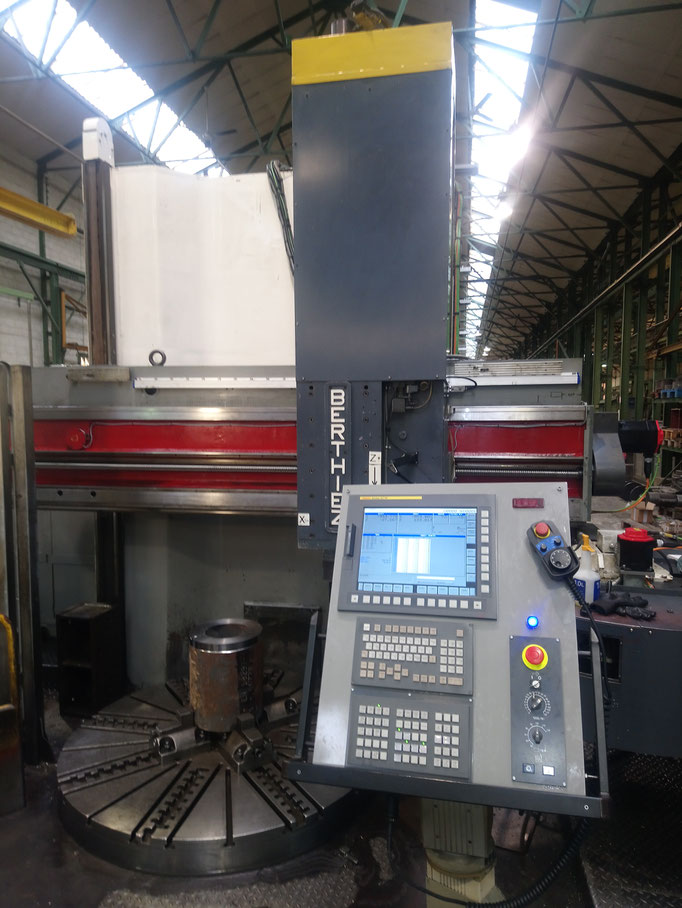

BERTHIEZ

Changement CN

Révision vis à billes

Remise en état de la boite du plateau


FAMAR

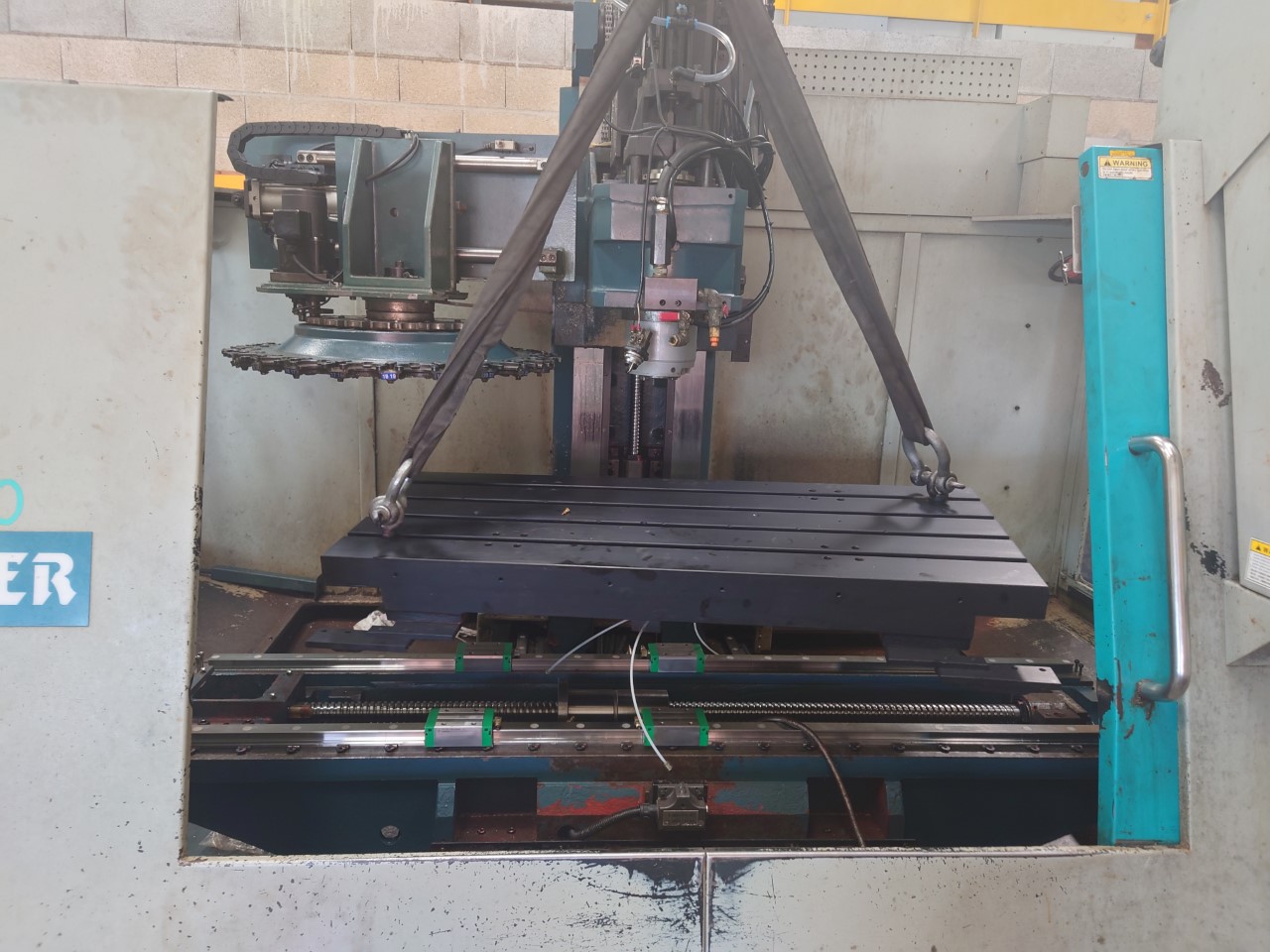

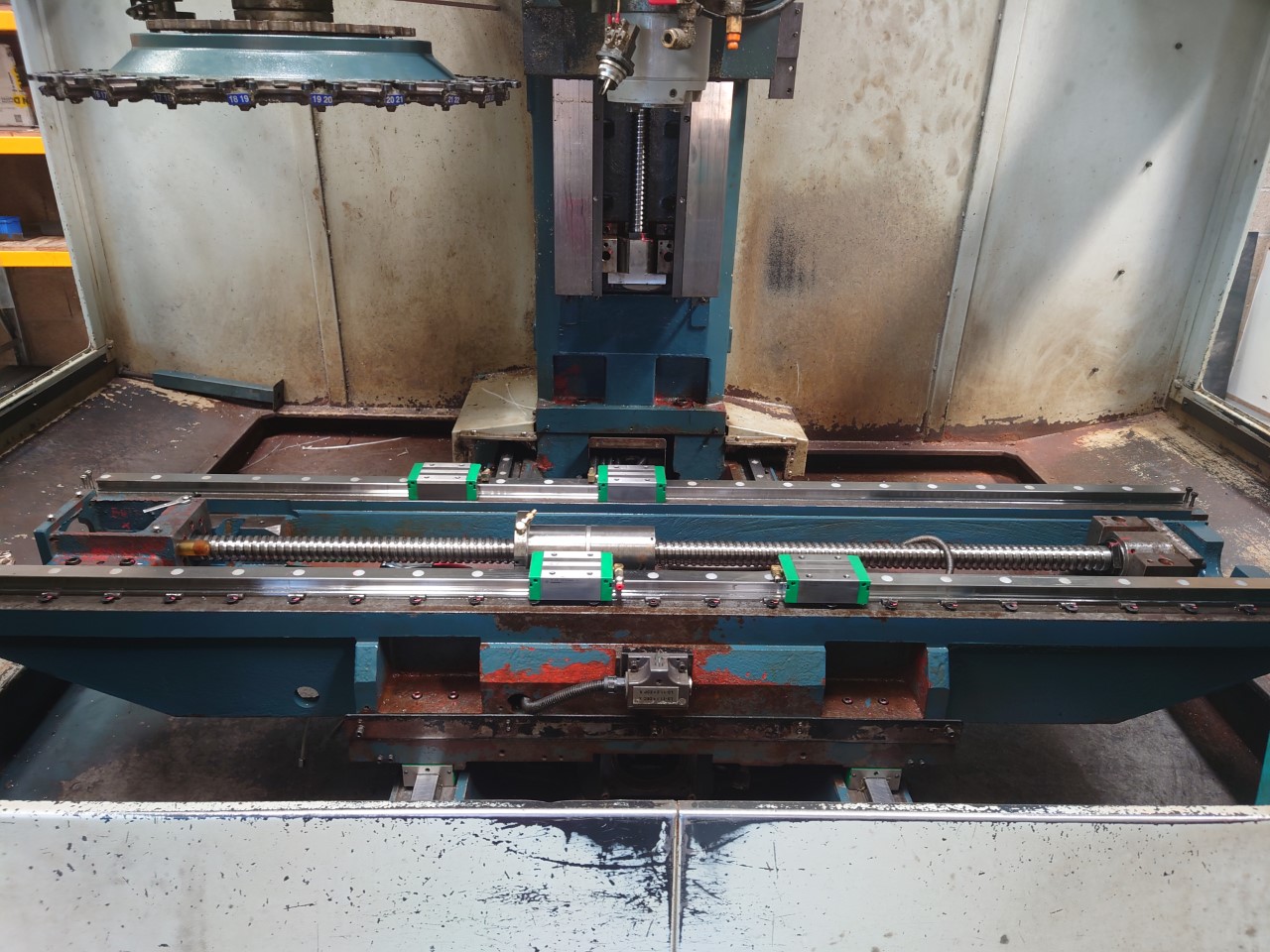

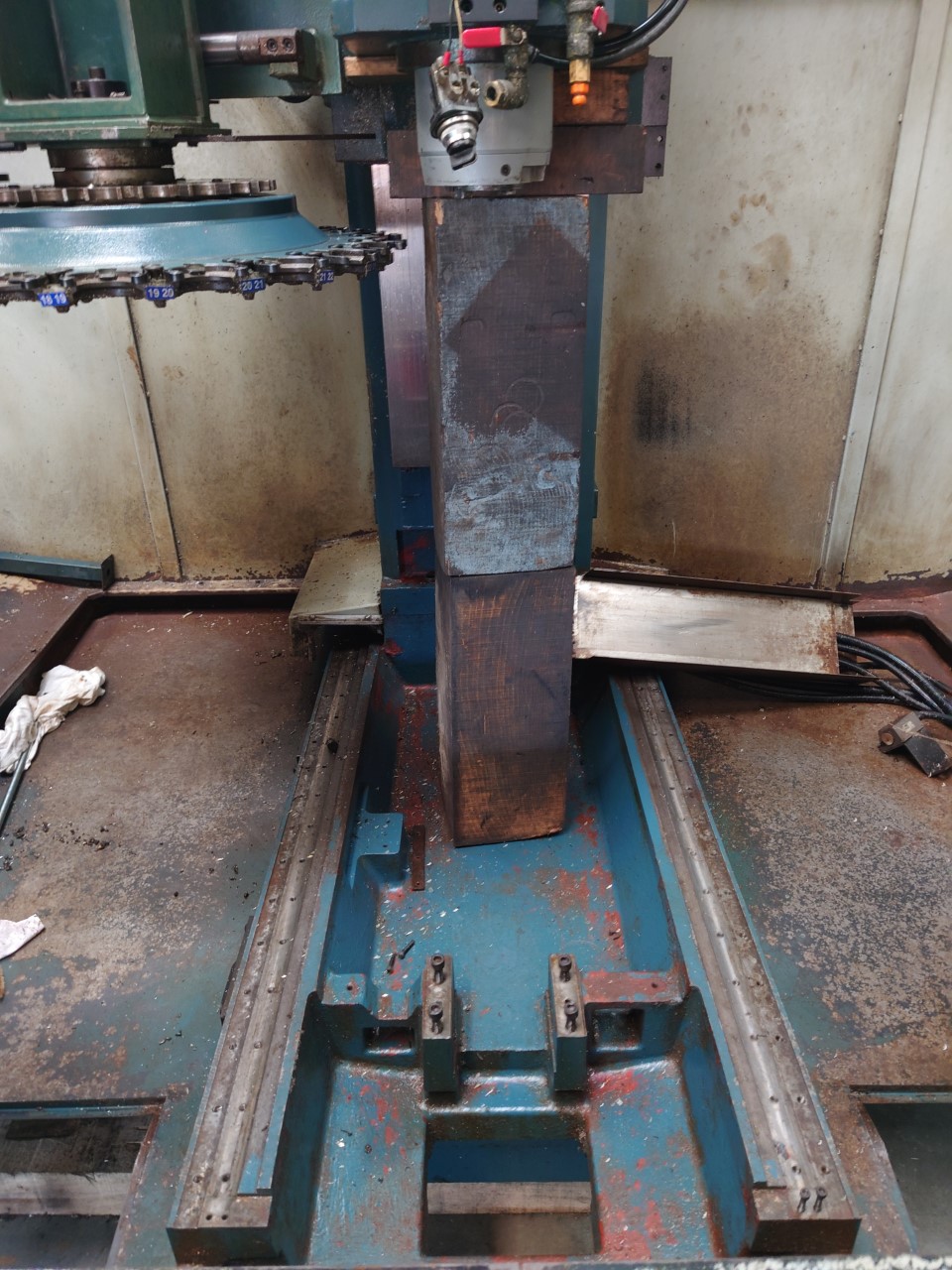

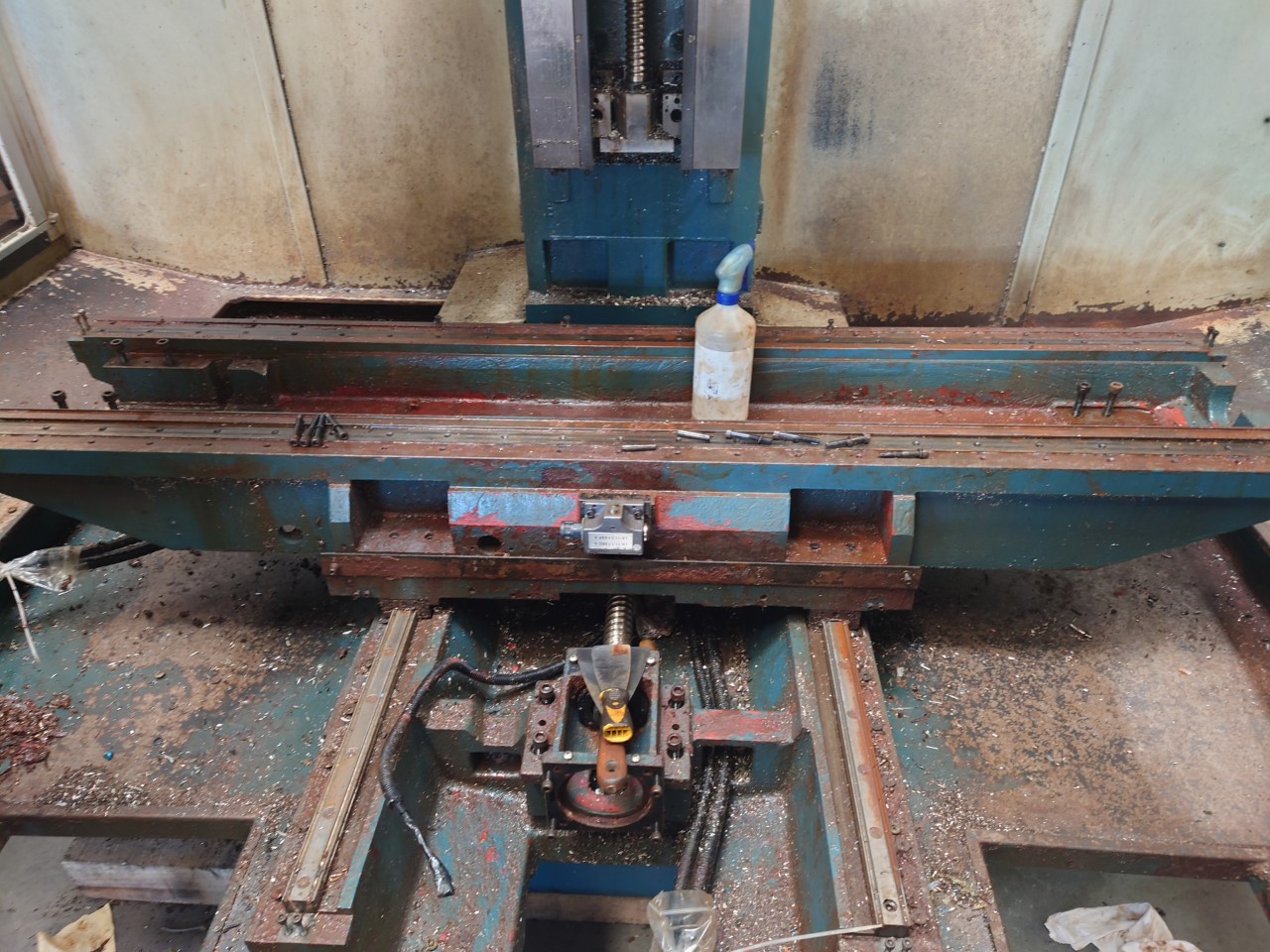

Révision de la tourelle et des vis à billes

Modification du soft SIEMENS

Remise en service chez le client


Tour HERCULE S









Mise en place des plaques BRONZE collées et vissées pour compenser l'usure et changement de la vis


Aléseuse UNION

Travaux de remise en état  :

- Course : X : 11000 / Y : 3000

- Remplacement crémaillères et réducteurs axe X

- Contrôle de la boite de vitesse

- Passage de la machine en 4 axes : Initialement 2 axes continue et 2 par axiale / Transformation en 4 axes continue avec  changement du variateur de vitesse et modification du soft de la CN TNC426.

- Changement des roulements de broche et des butées axe Z et Y

- Chromage fourreau et rectification.

Remplacement du réducteur et des crémaillères.

ANCIENNE CREMAILLERES
ANCIENNE CREMAILLERES

Pose et alignement crémaillère

Contrôle boite de vitesse broche

Fraisage de la surface d'appuie crémaillère. La tolérance exigé de parallélisme entre la crémaillère et la réducteur et de 0.07 sur 11M

Pose du support réducteur

Remise en géométrie :

Changement des pieds de mise à niveau



Contrôle géométrique après mise à niveau du banc et des taques.

Perçage des trous de fixation crémaillère.

Installation réducteur

Ajout d'un variateur pour commande de l'axe Z / Câblage / Modification SOFT TNC 426 / Paramétrage axe.

Réception des travaux sur usinage


Tour vertical CS27 UMARO

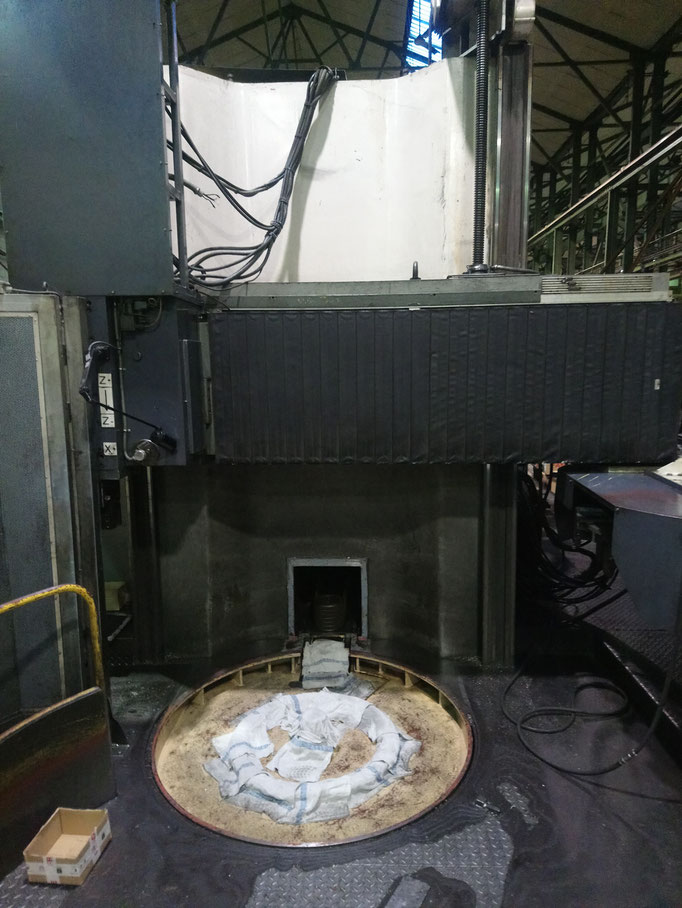

Tour avant reconstruction
Tour avant reconstruction
Tour après reconstruction
Tour après reconstruction

Transformation d'un tour traditionnelle en tour à commande numérique :

  • Montage machine
  • Changement des roulements du plateau et de la boite de vitesse.
  • Remise en état du graissage
  • Géométrie
  • Remise en état complet du chariot gauche
  • Remise en état de la partie électrique : réalisation d'une armoire électrique neuve et intégration d'une CN FANUC OI TD

Armoire électrique
Armoire électrique
Système de rectification
Système de rectification
Système de compensation coulant
Système de compensation coulant
Adaptation moteur plateau
Adaptation moteur plateau

Tour Gildemeister NEF 500

  • Changement vis à billes et butées
  • Géométrie des axes
  • Remplacement d'une CN Siemens par une CN OI TD FANUC

Tour Ravensburg



  • Démontage complet de la machine : mécanique et électrique,
  • Mise en place de plaques bronze sous le chariot et ajustement sur le banc par grattage
  • Révision de la boite de vitesse broche et modification pour suppression des embrayages,
  • Adaptation de vis à billes avec réducteur REDEX,
  • Modification du système de graissage, adaptation d’un graissage automatique,
  • Adaptation de protecteur télescopique,
  • Mise en place d’une tourelle manuelle,
  • Cartérisation et certification  de la machine,
  • Intégration d’une CN FANUC Oit. Peinture,
  • Réception en nos ateliers sur pièces client.

Fraiseuse Colgard

Démontage complet de la machine, mécanique et électrique. Mise en place de plaques bronze sous le chariot de la console et ajustement sur le banc par grattage. Révision de la boite de vitesse broche. Remplacement de la vis à billes. Remise en état du système hydraustatique. Agraffage de la glissière cassée du montant, rectification et ajustement. Remontage chez le client.


Machine à fileter

  • changement des roulements de broche
  • réduction des jeux des chariots
  • remise en état électrique, peinture.

Tour Berthiez

  • changement des plaques bronze du chariot porte coulant et du chariot horizontal
  • rectification du coulant et ajustement par grattage

Réducteur Redex sur fraiseuse Liné



  • mise en place d'un réducteur pour axe X avec rattrapage de jeu mécanique
  • installation d'un groupe de graissage pour le graissage de la crémallière

Changement des bronzes des portées de table



  • changement des bronzes et des portées d'une table de 6m
  • ajustement par grattage de la table sur les glissières

Tour vertical Stanko

  • rectification de la traverse du tour
  • changement et ajustement des plaques bronzes sous les chariots

Rectifieuse à cylindre Waldrich Mittal

  • démontage du chariot porte meule pour remise en état du graissage
  • fleurage des glissières

Installation de carter téléscopique et souflets de protection

  • installalation de souflet de protection sur traverse de tour vertical
  • installation de souflet de protection arrière sur tour en l'air axe Z

Mise en conformité machine à partir du cahier des charges APAVE

Mise en conformité tour ERNAULT

Mise en conformité fraiseuse CORREA
